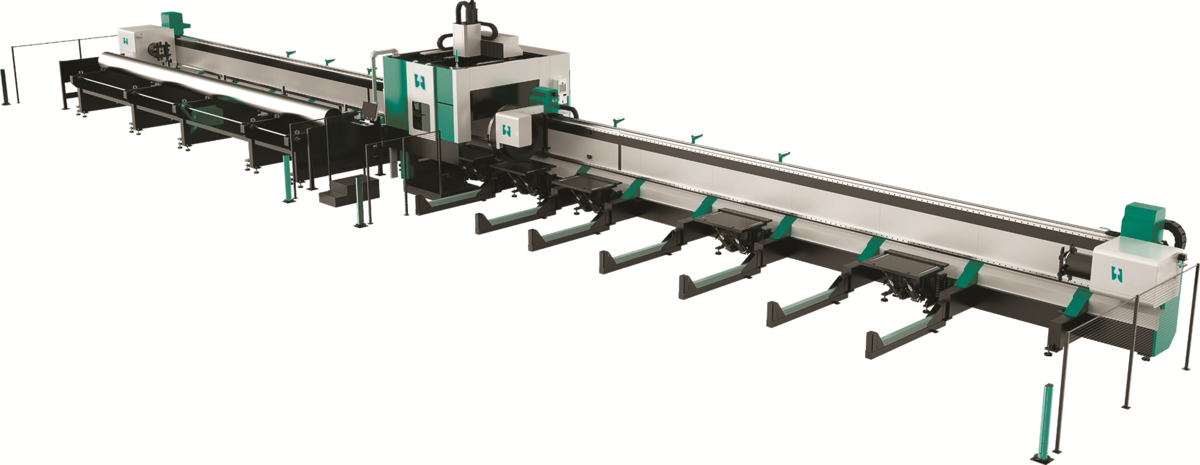

Großrohrlaser HLR-TL36 für die Bearbeitung großer Rohrdurchmesser und schwerer Werkstücke Kraftvoll und großformatig: Der HLR-TL36 bearbeitet Rund-, Vierkant- und Rechteckrohre bis Ø 360 mm bei einer Schneidlänge von bis zu 12.000 mm – ausgelegt für Werkstücke bis 1.000 kg Einzelgewicht. Die richtige Wahl für Fertiger, die großvolumige Rohr- und Profilkonstruktionen mit hoher Schnittleistung bearbeiten müssen. Individuell konfigurierbar: Alle Optionen und Ausstattungsvarianten stehen Ihnen offen!
Großrohrlaser HLR-TL36
Der HLR-TL36 ist die Großrohr-Variante der Hezinger Rohrlaser-Baureihe und für die Bearbeitung von Rund-, Vierkant- und Profilrohren bis Ø 360 mm ausgelegt. Die Maschine ist für den industriellen Einsatz mit hohem Durchsatz bei großvolumigen Werkstücken konzipiert und liefert auch bei dicken Wandstärken und schweren Rohren eine exzellente Schnittqualität.
Wie bei den übrigen Hezinger-Rohrlasern erfolgt die Bearbeitung direkt am rotierenden Werkstück, das über ein Spannsystem geführt wird – beim HLR-TL36 ausgelegt auf Lasten bis 1.000 kg pro Rohr, mit einer Spannfutterdrehzahl von bis zu 60 U/min. Der Laserkopf folgt der programmierten Kontur präzise und erzeugt auch bei großen Querschnitten saubere, gratfreie Schnitte – einschließlich komplexer Ausbrüche und Schrägschnitte. Zum Einsatz kommt eine Raycus-Faserlaserquelle mit bis zu 12.000 W Leistung, die auch dickwandige Stahl-, Edelstahl- und Aluminiumrohre zuverlässig durchtrennt.
Technologie, Präzision und Bedienkomfort
Der HLR-TL36 ist auf maximale Durchmesser und Werkstückgewichte ausgelegt: Rund- und Vierkantrohre von Ø 20 bis 360 mm bei einem Einzelrohrgewicht von bis zu 1.000 kg. Automatisierte Be- und Entladesysteme sind bei diesen Abmessungen besonders wichtig und optimieren den Fertigungsprozess zusätzlich. Energieeffiziente Komponenten und eine robuste, wartungsarme Bauweise sichern den wirtschaftlichen Betrieb auch im Mehrschichtbetrieb.
Für Unternehmen, die große und schwere Rohrquerschnitte präzise und wirtschaftlich fertigen müssen, ist der HLR-TL36 von Hezinger die passende Lösung – leistungsstark, robust und auf hohe Durchsätze bei großen Formaten ausgelegt.
Steuerung
Intelligente Automatisierung
Auch beim HLR-TL36 automatisiert die Steuerung den Laserschneidprozess weitgehend, entlastet das Bedienpersonal und steigert die Produktivität – trotz der großen bewegten Massen. Die frei programmierbare Steuerung deckt eine Vielzahl von Schneidoperationen ab und bietet hohe Flexibilität für unterschiedlichste Produktionsanforderungen.
Maschinenbett
für maximale Schneidleistung
Die Struktur besteht aus hochwertigem Stahl und Aluminium in mehrteiliger Strangpressausführung. Dadurch vereint sie geringes Gewicht mit hoher Festigkeit. Selbst hohe Lasten werden sicher aufgenommen, ohne Durchbiegung oder strukturelle Beeinträchtigung. Das gewährleistet schnelle, ruhige Achsbewegungen beim Schneiden und ermöglicht höhere Schnittgeschwindigkeiten bei gleichbleibend hoher Präzision und Qualität.
Raycus Resonator
Wuhan Raycus Fiber Laser Technologies Co., Ltd. ist das erste chinesische Unternehmen, das sich auf die Forschung, Entwicklung und Serienproduktion von Hochleistungs-Faserlasern und Kernkomponenten spezialisiert hat. Heute gilt Raycus als größte Produktionsbasis für Faserlaser in China mit internationaler Bedeutung.
Raycus bietet sowohl Multimodul-CW-Faserlaser (Dauerstrich) als auch gepulste Faserlaser an. Die gepulsten Raycus-Faserlaser zeichnen sich durch hohe Spitzenleistungen und eine hohe Einzelimpulsenergie aus. Sie eignen sich ideal für Anwendungen wie Markieren, Präzisionsbearbeitung und grafische Gravuren, insbesondere bei Materialien wie Stahl, Edelstahl, Kupfer, Aluminium, Silber und weiteren Metallen.
Vorteile:
- Exzellente Strahlqualität für optimale Schnittergebnisse
- Wartungsfreie Lasertechnologie
- Vielseitige Schneidmöglichkeiten für Baustahl, Edelstahl, Aluminium u. v. m.
Leistungsstarke Komponenten für optimierte Schneidprozesse
Dank moderner Steuerungssysteme und Automatisierungsoptionen ist die Bedienung besonders einfach und fehlerarm. Der robuste Maschinenaufbau sorgt für einen geringen Wartungsaufwand und eine hohe Verfügbarkeit. Auch in Sachen Nachhaltigkeit punkten Hezinger-Laserschneidanlagen mit niedrigem Energieverbrauch und geringen Emissionen. Abgerundet wird das Gesamtpaket durch die hohe Zuverlässigkeit der Maschinen und einen umfassenden Service – von der Installation bis zur Wartung. So ermöglichen die Anlagen eine präzise, effiziente und wirtschaftliche Fertigung.
Schneidkopf
RayTools
RayTools-Bearbeitungsköpfe verfügen über integrierte Intelligenz, die Echtzeit-Erfassung, Rückkopplungsregelschleife und Anpassungsmöglichkeiten.
RayTools hat sich zu einem der weltweit größten Anbieter von Schneidköpfen entwickelt.
Merkmale Schneidkopf
- Kapazitive Höhen- und Prozesskontrolle, hält den Abstand von Düse zu Blech während des Schneidvorgangs auch bei unebenen Blechen konstant
- Vermeidung von Kollisionen zwischen Schneidkopf und Werkstück
- Optimiert den gesamten Schneidprozess
- Sorgt für maximale Wirtschaftlichkeit
- Mit der Flycut-Option wird ein positionsgenaues Ein- und Ausschalten des Lasers ohne Achsenstopp ermöglicht
- Ermöglicht eine deutliche Reduzierung der Bearbeitungszeit bei Teilen mit vielen Konturen
- Stickstoff-Hochdruckschneiden für oxidfreie Schnittkanten
- Kann für das Schneiden von Stahl, Edelstahl und Aluminium verwendet werden
- Kürzere Laufzeiten und bis zu 60 % kürzere Einstechzeiten
- Zuverlässiges Einstechen auch unter schwierigen Bedingungen
- Ermöglicht die programmgesteuerte Einstellung der Fokuslage für das gesamte Materialspektrum ohne manuellen Eingriff
- Fokussierlinsen sind wassergekühlt
- 3 Sicherheitsgläser (Oben, Mitte und Unten) zum Schutz der Fokuslinsen
- Kompaktes Design mit einfacher Wartung und Reduzierung der Nutzlast der Z-Achse.
- Luftkühlung der Düse, die die Düse und das Keramikteil effektiv schützt und die Lebensdauer verlängert
- Staubdichte Schutzglas-Abdeckplatte der Schutzklasse IP65. Staubschutz rundum
Schneidkopf
Precitec ProCutter 2.0
Der leistungsstarke ProCutter 2.0 kann mit bis zu 30 kW Laserleistung betrieben werden und bietet dabei seine gewohnt umfangreiche Funktionalität und Flexibilität. Der Laser-Cutter sorgt für hohe Dynamik bei dünnen Materialstärken und beste Qualität bei dicken Materialien. Insbesondere bei Flachbett-Laserschneidanlagen wird das Potenzial des Schneidkopfes optimal in Produktivität umgesetzt.
1000-fach zuverlässig im Einsatz: Der ProCutter 2.0 beeindruckt weltweit durch seine hohe Performance und Automatisierung. Seine Zuverlässigkeit und Belastbarkeit in Laserschneidanlagen ist perfektioniert – bis hoch zur maximalen Laserleistung
Automatischer Höhenkontrollsensor:
Mit kapazitivem Sensor im Schneidkopf kann die Schnitthöhe kontinuierlich konstant gehalten werden. Dies bietet qualitativ hochwertige Schnitte.
Automatisches motorisiertes Fokussystem:
Dank des Systems ist ein Fokus auf unterschiedliche Materialien und Stärken möglich. Zusätzlich kann über die CNC-Einheit der Lasermaschine beim Schneiden die Brennweite automatisch geändert werden.
LED-Statusanzeigen für intelligente Statusbenachrichtigung:
Über die CNC-Einheit und die mobile Anwendung können aktuelle Daten des Precitec-Schneidkopfs wie:
- Temperatur,
- Status des Systems,
- Druck
- und Verschmutzung angezeigt und gemeldet werden.
Schutzglas:
Schutz der Linse vor Schmutz und Rauch. Wechsel und Reinigung des Schutzglases schnell und ohne Werkzeug möglich.
Die Vorteile des Rohrlasers von Hezinger
Der HLR-TL36 wird werkseitig vollständig vorkonfiguriert und einteilig verladen, sodass die Maschine trotz ihrer Größe am Einsatzort zügig installiert und betriebsbereit ist. Glasfaserkabel, Resonator und elektrische Anschlüsse sind ohne erneute Justierung sofort einsatzfähig. Dadurch ist der HLR-TL36 nach der Aufstellung schnell schneidebereit und direkt in Ihre Produktion integrierbar.
Die durchdachte Konstruktion überzeugt auf ganzer Linie: anwenderfreundliches Steuerungskonzept, robuste Bauweise für große Durchmesser und hohe Gewichte, präzise Stahl-Schweißkonstruktion, leistungsstarker Zahnstangenantrieb, Raycus-Faserlaserquelle mit hoher Leistung, Schneidkopf für gratfreie Schnitte auch bei dicken Wandstärken, integrierte S+A-Laserkühlereinheit, Touchscreen-CNC-Steuerung sowie ein auf schwere Rohre ausgelegtes Spann- und Ladesystem.
