Rohrlaser HLR-TM24: Präzises Schneiden von Rohren & Profilen. Der Rohrlaser HLR-TM24 überzeugt durch Tempo und Wiederholgenauigkeit: Er schneidet Rund-, Vierkant- und Rechteckrohre bis Ø 240 mm sowie 6.500 mm Länge – die flexible CNC-Lösung für komplexe Rohrkonstruktionen.
HEZINGER

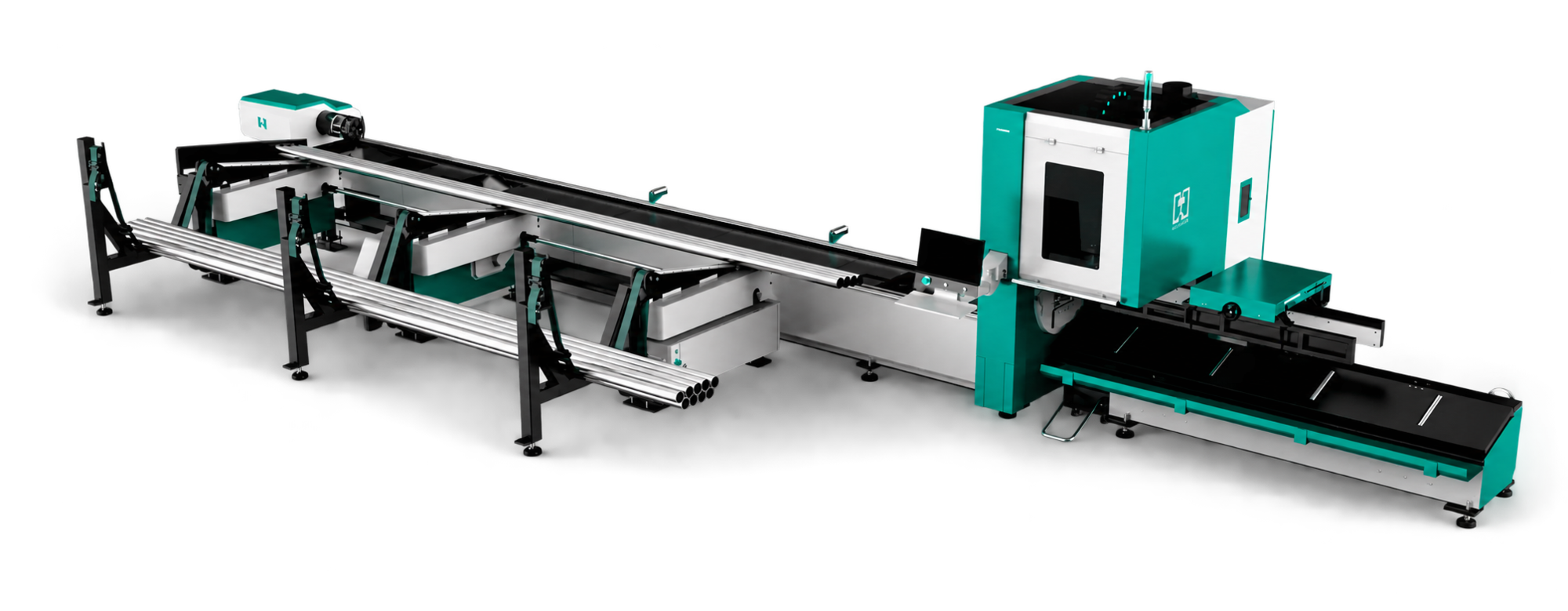

Rohrlaser HLR-TM24: Präzises Schneiden von Rohren & Profilen.
Der Rohrlaser HLR-TM24 überzeugt durch Tempo und Wiederholgenauigkeit: Er schneidet Rund-, Vierkant- und Rechteckrohre bis Ø 240 mm sowie 6.500 mm Länge – die flexible CNC-Lösung für komplexe Rohrkonstruktionen.
Rohrlaser
Die leistungsstarke Rohrlasermaschine TM240 steht für modernste Lasertechnologie und höchste Präzision bei der Bearbeitung von Rund-, Vierkant- und Profilrohren bis Ø 240 mm. Speziell für den industriellen Einsatz konzipiert, vereint die Maschine eine hohe Dynamik mit exzellenter Schnittqualität – selbst bei komplexen Geometrien und anspruchsvollen Werkstoffen. Mit einer Laserleistung von bis zu 6 kW sorgt der TM240 für saubere, gratfreie Ergebnisse bei maximaler Effizienz und Flexibilität.
Im Gegensatz zu herkömmlichen Flachbettlasern erfolgt die Bearbeitung direkt am rotierenden Werkstück, das über ein präzises Spannsystem geführt wird. Mit hohen Achsengeschwindigkeiten und dynamischer Beschleunigung bewegt sich der Schneidkopf exakt entlang der programmierten Kontur. Dank minimaler Restrohrlängen profitieren Sie zudem von einer optimalen Materialausnutzung und hoher Wirtschaftlichkeit im Produktionsalltag.
Steuerung
Intelligente CNC-Steuerung FSCUT3000DE-M für den Rohrlaser TM240
Die FSCUT3000DE-M von BOCHU/Friendess ist ein EtherCAT-basiertes High-End-CNC-Steuerungssystem, das speziell für Rohrlasermaschinen mit Doppel-Spannfutterkonfiguration entwickelt wurde. Sie verbindet die präzise Steuerung der Maschinendynamik nahtlos mit Laserleistung und Schneidgasregelung für maximal effiziente Fertigungsprozesse.
- Perfekte Doppel-Spannfutter-Koordination: Speziell für die Zwei-Spannfutter-Architektur des TM240 ausgelegt. Über schnelles EtherCAT werden alle Antriebe synchronisiert und die Bewegungen von Vorschub, Rotation und Schneidkopf exakt aufeinander abgestimmt.
- Automatische Rohrlage-Erfassung: Intelligente Zentrierverfahren (wie die Vierpunkt-Zentrierung für Rechteckrohre) bestimmen zuverlässig die exakte Lage von Rohr und Profil im Futter und gleichen Toleranzen automatisch aus.
- Kapazitive Höhen- & Fokusregelung: Reagiert hochdynamisch auf Materialunebenheiten und führt den Düsenabstand zur Werkstückoberfläche kontinuierlich nach.
- Gezielte Schnittwertanpassung: Flexible Bearbeitungsebenen bündeln Parameter für Laserleistung, Gasdruck und Schnittgeschwindigkeit. Spezielle Einstech- und Eckroutinen garantieren saubere Schnittkanten bei jedem Werkstoff.
- Effizienzfunktionen (FlyCut & Nachzug): Vollständige Unterstützung von Rohrnachzug, Ausweichfunktionen der Spannfutter und FlyCut für minimalen Verschnitt und reduzierte Taktzeiten.
- Umfassende Diagnose & Prozessüberwachung: Achsstatus, Rückmeldungen und Alarme sind direkt einsehbar. Parametersicherungen und eine digitale Störungshistorie vereinfachen Wartung und Service.
Technologie, Präzision und Bedienkomfort
Der HLR-TM24 bietet hohe Flexibilität bei der Verarbeitung unterschiedlicher Rohrdurchmesser (Ø 10–240 mm rund, 10–220 mm vierkant) und Wandstärken, bei einem maximalen Einzelrohrgewicht von 200 kg. Dank automatisiertem Be- und Entladesystem wird der Fertigungsprozess zusätzlich optimiert. Darüber hinaus überzeugt die Maschine durch energieeffiziente Komponenten und wartungsarme Bauweise – für einen wirtschaftlichen und zuverlässigen Betrieb im Produktionsalltag.
Für Unternehmen, die auf präzise, automatisierte und wirtschaftliche Rohrbearbeitung setzen, ist der HLR-TM24 von Hezinger die ideale Lösung – platzsparend, leistungsstark und auf Ihre Anforderungen zugeschnitten.
Maschinenbett
für maximale Schneidleistung
Die Maschinenstruktur des TM240 besteht aus einer hochfesten Stahl-Aluminium-Konstruktion in mehrteiliger Strangpressausführung. Diese durchdachte Bauweise vereint eine extrem hohe Steifigkeit mit einem optimierten Eigengewicht. Selbst bei der Bearbeitung schwererer Rohre und Profile bis Ø 240 mm werden hohe Lasten verzugssicher aufgenommen – ohne Durchbiegung oder strukturelle Beeinträchtigung. Das Ergebnis: ruhige, hochpräzise Achsbewegungen und maximale Dynamik beim Schneiden, was höchste Schnittgeschwindigkeiten bei gleichbleibend exzellenter Bauteilqualität garantiert.
Die Vorteile des Rohrlasers HLR-TM24
Alle werkseitigen Einstellungen des HLR-TM24 werden vollständig vorkonfiguriert und einteilig verladen, sodass die Maschine am Einsatzort schnell installiert und betriebsbereit ist. Alle Glasfaserkabel, Resonatoren und elektrischen Anschlüsse sind in kürzester Zeit einsatzfähig – ohne erneute Justierung. Dadurch ist der HLR-TM24 nach der Aufstellung schnell schneidebereit und direkt in Ihre Produktion integrierbar.
Die durchdachte Konstruktion des HLR-TM24 überzeugt auf ganzer Linie: anwenderfreundliches Maschinendesign mit übersichtlichem Steuerungskonzept, kompakte Bauweise mit minimalem Platzbedarf, stabile hochpräzise Stahl-Schweißkonstruktion, leistungsstarkes Zahnstangenantriebssystem, Raycus-Faserlaserquelle, RayTools-Schneidkopf, integrierte S+A-Laserkühlereinheit, erweiterte Touchscreen-CNC-Steuerung sowie automatisiertes Spann- und Ladesystem.
Komponenten für Rohrlaser
Raycus Faserlaser: Maximale Schnittleistung für Ihren Rohrlaser
Wuhan Raycus Fiber Laser Technologies ist der Pionier und führende Hersteller für Faserlaser und Kernkomponenten in China. Die Hochleistungs-Strahlquellen von Raycus bilden das kraftvolle Herzstück moderner Rohrlaser und setzen Maßstäbe in der industriellen Metallbearbeitung.
Ob Multimodul-CW-Dauerstrich- oder gepulster Faserlaser: Raycus-Systeme zeichnen sich durch enorme Spitzenleistungen und hohe Einzelimpulsenergie aus. Damit liefert der Rohrlaser erstklassige Ergebnisse beim Schneiden, Markieren und Gravieren von Baustahl, Edelstahl, Aluminium, Kupfer, Silber und weiteren Metallen.
Ihre Vorteile im Überblick:
- Exzellente Strahlqualität für saubere Schnittkanten am Rohrlaser
- Wartungsfreie und extrem langlebige Faserlaser-Technologie
- Vielseitige Schneidmöglichkeiten für nahezu alle metallischen Rohr- und Profilwerkstoffe
Maximale Performance im Rohrlaser dank RayTools Schneidköpfen
Ein leistungsstarker Rohrlaser verlangt nach höchster Schnittpräzision und Prozesssicherheit. Die intelligenten Bearbeitungsköpfe von RayTools – einem der weltweit größten Anbieter – bieten dank Echtzeit-Sensorik und geschlossener Regelkreise die optimale Basis für die moderne Rohr- und Profilbearbeitung.
Durch die kapazitive Höhenregelung gleicht der Schneidkopf Toleranzen auf Rohroberflächen automatisch aus und schützt den Rohrlaser zuverlässig vor Kollisionen. Features wie die Flycut-Option ermöglichen fliegendes Schneiden ohne Zwischenstopps, was die Bearbeitungszeiten bei komplexen Lochbildern und Durchdringungen drastisch senkt.
Zudem profitiert der Rohrlaser von bis zu 60 % kürzeren Einstechzeiten, automatischer Fokuslagen-Anpassung für wechselnde Wandstärken sowie einer effizienten Dreifach-Schutzglastechnik (IP65) für maximale Standzeiten.
Absaugung für Rohrlaser
Leistungsstarke TOPSINN Filter-Absauganlage
Für eine zuverlässige Erfassung der beim Laserschneiden entstehenden Rauch- und Staubpartikel sind unsere Rohrlaseranlagen mit einer leistungsstarken TOPSINN Filter-Absauganlage ausgestattet.
Zum Einsatz kommen vier großflächige Filterpatronen, die für eine hohe Filterleistung und einen dauerhaft stabilen Luftstrom ausgelegt sind. Die integrierte automatische Impulsabreinigung reinigt die Filterpatronen während des Betriebs mit Druckluft und unterstützt dadurch eine konstant hohe Absaugleistung bei reduziertem Wartungsaufwand.
Die beim Schneidprozess erfassten Partikel werden im Filtergehäuse abgeschieden und in einem separaten Sammelbehälter aufgefangen. So lassen sich die abgeschiedenen Rückstände einfach und sauber aus der Anlage entfernen.
Ihre Vorteile:
- 4 leistungsfähige Filterpatronen
- automatische Filterabreinigung mittels Druckluftimpulsen
- hohe Filterleistung für Schneidrauch und Feinstaub
- gleichbleibende Absaugleistung
- einfacher Zugang zu Filtern und Staubsammelbehälter
- für den industriellen Dauerbetrieb ausgelegt
Optionaler Zyklon-Vorabscheider für Filter-Absauganlage
Bei Anwendungen mit einem erhöhten Partikelaufkommen kann die Filteranlage zusätzlich mit einem Zyklon-Vorabscheider ausgestattet werden.
Der Vorabscheider befindet sich vor der eigentlichen Filteranlage und trennt größere und schwerere Partikel bereits aus dem Luftstrom, bevor diese die Filterpatronen erreichen. Dadurch wird die nachgeschaltete Filteranlage deutlich entlastet.
Besonders bei intensiver Nutzung des Rohrlasers kann dies die Belastung der Filter reduzieren, die Reinigungsintervalle verbessern und die Standzeit der Filterpatronen unterstützen.
Ihre Vorteile:
- Vorabscheidung größerer und schwerer Partikel
- geringere Belastung der Filterpatronen
- zusätzlicher Schutz der Hauptfilteranlage
- weniger Staubeintrag in die Filterstufe
- sinnvoll bei erhöhtem Schneid- und Partikelaufkommen
Optionale LEX-Ausführung der Filter-Absauganlage
Für Anwendungen mit besonderen Anforderungen an die Absaugtechnik steht die TOPSINN Filteranlage optional auch als LEX-Ausführung zur Verfügung.
Die TOPSINN TODC-LEX-Serie wurde speziell für Anwendungen mit potenziell brennbaren Stäuben entwickelt. Gegenüber der Standardausführung kommen unter anderem antistatische Filterpatronen der Filterklasse F9 sowie ein explosionsgeschützter Antrieb zum Einsatz.
Auch die LEX-Ausführung verfügt über eine automatische Impulsabreinigung der Filterpatronen und ist für einen kontinuierlichen industriellen Betrieb ausgelegt.
Ihre Vorteile:
- antistatische Filterpatronen
- explosionsgeschützter Antrieb
- automatische Impulsabreinigung
- hohe Filterleistung
- robuste Ausführung für den industriellen Einsatz
- zusätzliche Sicherheitsausstattung für anspruchsvolle Anwendungen
Laserleistung = Rohrlaser-Schneidleistung
Die Laserleistung spielt eine zentrale Rolle bei der Bestimmung der Schneidgeschwindigkeit von Rohrlasermaschinen. Grundsätzlich gilt: Je höher die Laserleistung, desto schneller können Rohre und Profile bearbeitet werden – insbesondere bei größeren Wandstärken. Eine leistungsstärkere Laserquelle bringt die nötige Energie ein, um selbst dickwandige oder hochfeste Materialien wie Stahl, Edelstahl und Aluminium in kürzester Zeit präzise und effizient zu durchtrennen.
Die Leistung der Laserquelle bestimmt die Schneidgeschwindigkeit
Auch bei dünnwandigen Rohren und Profilen entfaltet eine höhere Laserleistung ihre Vorteile und sorgt für noch schnellere Bearbeitungszyklen. Neben der Schnittgeschwindigkeit entscheidet die passende Laserleistung maßgeblich über das Schneidergebnis: Eine zu geringe Leistung kann zu Gratbildung, Unsauberkeiten oder unvollständigen Trennschnitten führen. Eine exakt auf Material und Wandstärke abgestimmte Laserleistung garantiert hingegen makellose, gratfreie Schnittkanten und höchste Konturgenauigkeit.
Die richtige Laserleistung für maximale Effizienz
Die Wahl der optimalen Laserleistung hängt daher maßgeblich von Ihren Werkstoffen, den Rohrabmessungen und Ihren individuellen Produktionszielen ab. Für Unternehmen, die auf maximale Durchsatzraten, kurze Taktzeiten und die zuverlässige Bearbeitung dickwandiger Rohre und Profile setzen, ist eine leistungsstarke Rohrlasermaschine der entscheidende Wettbewerbsvorteil.
Verfügbare Laserquellen:
| Raycus-Resonator mit S+A Chiller Laserleistung: | Baustahl | Edelstahl | Aluminium |
| 2,0 kW | 10 mm | 8 mm | 4 mm |
| 3,0 kW | 14 mm | 10 mm | 6 mm |
| 4,0 kW | 16 mm | 12 mm | 8 mm |
| 6,0 kW | 18 mm | 14 mm | 10 mm |
| 12,0 kW | 20 mm | 20 mm | 16 mm |
Rohrlaser von Hezinger
Die Rohrlaser von Hezinger mit Raycus Faser-Lasertechnologie bieten in der Metallverarbeitung höchste Präzision und Geschwindigkeit bei der Bearbeitung von Rund-, Vierkant- und Profilrohren. Sie eignen sich sowohl für die Serienfertigung als auch für die Einzel- und Prototypenfertigung, bei der exakte Konturen und kurze Durchlaufzeiten entscheidend sind.
Besonders im Metall- und Stahlbau sowie im Maschinenbau werden komplexe Rohrkonstruktionen und Rahmenbauteile zuverlässig zugeschnitten. Auch Unternehmen ohne eigene Rohrlaseranlage profitieren vom Lohn-Rohrlaserschneiden und können auf hochpräzise Schneidarbeiten zugreifen, ohne selbst in die Anlagentechnik investieren zu müssen.
Vorteile auf einen Blick
- Präzises Rohr- und Profilschneiden: Die Bearbeitung erfolgt direkt am rotierenden Werkstück, das über ein präzises Spannsystem geführt wird. Das ermöglicht saubere, gratfreie Schnitte entlang der programmierten Kontur – auch bei komplexen Ausbrüchen und Schrägschnitten.
- Hohe Flexibilität bei Durchmessern und Geometrien: Rund-, Vierkant- und Rechteckrohre unterschiedlichster Abmessungen lassen sich auf derselben Anlage bearbeiten, was die Rohrlaser für ein breites Teilespektrum einsetzbar macht.
- Effiziente Materialausnutzung: Minimale Restrohrlängen und automatisierte Spann- und Zentrierverfahren reduzieren den Verschnitt und sorgen für eine wirtschaftliche Nutzung des Ausgangsmaterials.
- Schnelle Inbetriebnahme: Die Anlagen werden werkseitig vollständig vorkonfiguriert und einteilig verladen. Glasfaserkabel, Resonator und elektrische Anschlüsse sind ohne erneute Justierung in kürzester Zeit einsatzbereit.
- Hohe Schnittqualität bei anspruchsvollen Werkstoffen: Die Raycus-Faserlaserquelle liefert konsistente, hochpräzise Schnitte in Baustahl, Edelstahl und Aluminium und trägt so zu einer qualitativ hochwertigen Fertigung bei.
Anwendungsbereiche unserer Rohrlaser
Das industrielle Rohrlaserschneiden hat sich in zahlreichen Branchen als zentrale Fertigungstechnologie etabliert. Die Präzision und Vielseitigkeit der Rohrbearbeitung macht sie zu einem unverzichtbaren Werkzeug für unterschiedlichste Anwendungen.
Im Bereich Metallbau und Stahlbau kommen Rohrlaser bei der Fertigung von Geländern, Rahmenkonstruktionen und tragenden Stahlbauteilen zum Einsatz. Präzise Ausklinkungen und Bohrungen lassen sich direkt beim Schneiden einbringen, was nachgelagerte Bearbeitungsschritte reduziert.
Auch im Maschinen- und Anlagenbau werden Rahmen, Gestelle und Funktionsbauteile aus Rund- und Profilrohr zunehmend direkt lasergeschnitten. Dies ermöglicht enge Toleranzen bei komplexen Lochbildern und Verschneidungen.
Ein weiterer bedeutender Anwendungsbereich ist der Fahrzeug- und Sonderfahrzeugbau, in dem Rahmenrohre und Chassis-Komponenten mit hoher Wiederholgenauigkeit gefertigt werden müssen.
Im Möbel- und Interieurbau sorgt die saubere, gratfreie Schnittqualität für Rohrgestelle und -möbel, die ohne aufwendige Nacharbeit weiterverarbeitet werden können.
Zusätzlich wird die Technologie häufig im Rahmen des Lohn-Rohrlaserschneidens genutzt: Unternehmen ohne eigene Rohrlaseranlage greifen auf spezialisierte Dienstleister zurück und erhalten so Zugriff auf hochpräzise Schneidarbeiten, ohne selbst investieren zu müssen.
Die Hezinger Rohrlaser-Baureihe im Überblick
Drei Baugrößen für jede Anforderung
Je nach Rohrdurchmesser, Wandstärke und Werkstückgewicht steht die passende Baugröße zur Verfügung – von der kompakten Bearbeitung kleinerer Rohre bis zur Großrohrbearbeitung schwerer Werkstücke:
| Modell | Rundrohr Ø min/max | Schneidlänge | Basispreis |
| HLR-TS12 (kompakt | 10 mm / 120 mm | 6.500 mm | ab 119.200,00 |
| HLR-TM24 | 10 mm / 240 mm | 6.500 mm | ab 128.800,00 |
| HLR-TL36 (Großrohr) | 10 mm / 360 mm | 6.000-12.000 mm | ab 243.600,00 |
- Für kleinere und mittlere Rohre: Die HLR-TS12 bearbeitet Rund-, Vierkant- und Profilrohre bis Ø 120 mm mit hoher Taktzahl und kompakter Stellfläche – ideal bei begrenztem Platzangebot.
- Für den breiten Anwendungsbereich: Die HLR-TM24 deckt mit Ø 10–240 mm ein großes Spektrum gängiger Rohrabmessungen ab und eignet sich für Metallbauer und Fertiger mit vielfältigen Rohr- und Profilkonstruktionen.
Für Großrohre und schwere Werkstücke: Die HLR-TL36 verarbeitet Rund-, Vierkant- und Rechteckrohre bis Ø 360 mm bei Werkstückgewichten bis 1.000 kg und ist auf hohen Durchsatz bei XXL-Profilen ausgelegt.
Alle Baugrößen setzen auf eine Raycus-Faserlaserquelle und RayTools-Schneidköpfe mit kapazitiver Höhenregelung für gratfreie Schnittkanten. Welche Baugröße und Laserleistung für Ihre Anwendung die wirtschaftlichste Wahl ist, hängt von Rohrabmessungen, Wandstärke und Werkstoff ab – unser Vertrieb berät Sie gerne bei der Auslegung.
